特許第3613591号「土のせん断強度測定方法及び装置」 / 独立行政法人 土木研究所 開発技術
土層強度検査棒（土検棒）は、地下数メートルまでの軟質な表土（土層）の深さや強度を迅速・簡易に測定できるポータブル原位置試験装置です。 斜面崩壊（表層崩壊）の危険箇所予測をはじめ、河川堤防、盛土の品質管理、環境調査など幅広く活用されています。
📌 土検棒（どけんぼう）の3大特長
1. 圧倒的な軽さと可搬性（総重量 約4.5kg）
5mセットでわずか約4.5kg。従来の簡易動的貫入試験器（約16kg）の約4分の1の軽さです。専用バッグで1人でリュックのように背負って急傾斜地や山林へ移動できます。
2. 1箇所2〜3分の迅速測定
人力で静的に押し込む構造のため、1箇所あたりわずか2〜3分で土層深・貫入強度を測定可能。広範囲のエリアを効率的に面的調査できます。
3. 原位置で粘着力 Ｃと内部摩擦角 Φ を推定
先端コーンを「ベーンコーン（羽根付きコーン）」に交換し、回転トルクと押し込み力を測定することで、土の粘着力Cと内部摩擦角 Φを現場でダイレクトに算出できます。
🛒 販売セット一覧・仕様と「できること」
お客様の調査目的や運用体制に合わせて、3つのセットラインナップをご用意しております。
① フルセット【推奨：すべての試験を実施可能】
土検棒の機能を100%活用できる標準オールインワンセットです。
- 標準価格: ¥184,800（税込） / ¥168,000（税抜）
- セット構成:
- 土検棒ロッドセット（5m分）

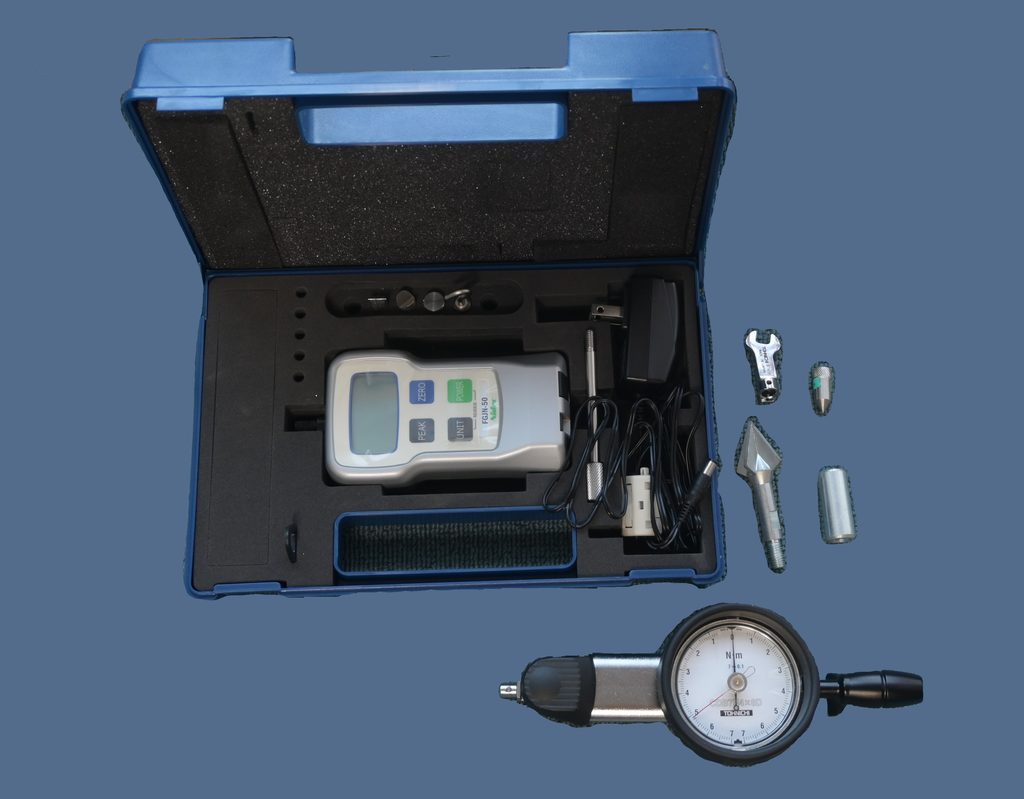

- 計測キットセット（デジタルフォースゲージ・トルクレンチ・ベーンコーン等）
【このセットでできること】
- 土検棒貫入試験: 表土の深さ測定、貫入強度の測定、換算N値・Nd値への変換。
- ベーンコーンせん断試験: 目的の深さでの粘着力 Cおよび内部摩擦角 Φの直接測定。
- 総合的な斜面安定解析: 崩壊すべり面の深さ特定から土の強度定数の取得まで、1セットで完結します。

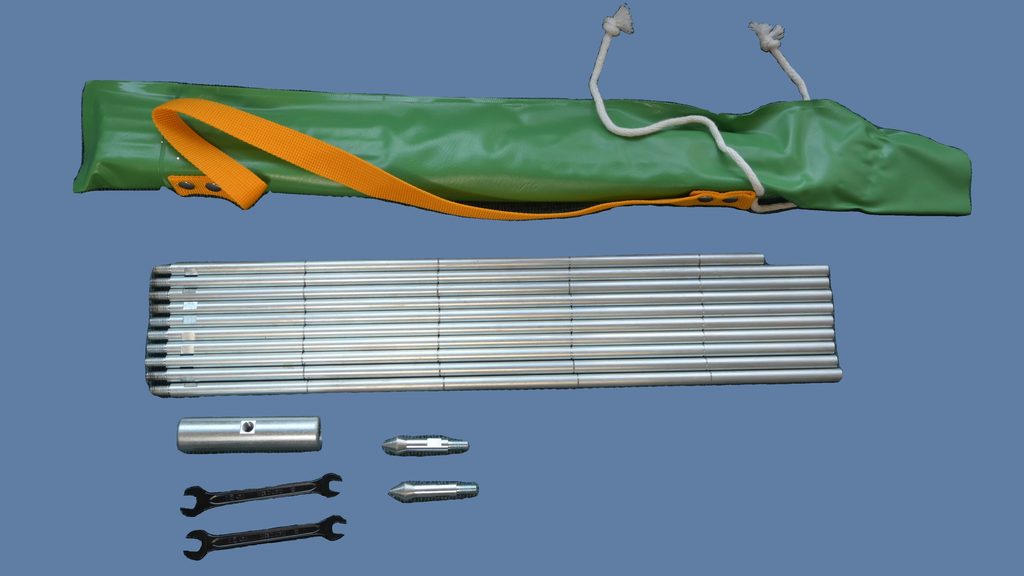

② 土層強度検査棒ロッドセット（5m）【土層深・貫入スクリーニング用】
貫入試験に特化した軽量・基本ロッドセットです。
- 標準価格: ¥57,200（税込） / ¥52,000（税抜）
- セット構成:
- ロッド 500mm（9本） / ロッド 450mm（1本）
- 貫入コーン（2本）
- ハンドル（1本） / スパナ（2本）
- 棒ロッド持ち運び袋（1枚）
【このセットでできること】
- 土層深の迅速スクリーニング: 表土層の厚み（崩壊可能層の深さ）を高速で多数ポイント測定。
- 大まかな土質・強度の把握: 人力押し込み時の感触と抵抗から、土層の硬軟や層厚の変化を短時間で把握。
- 予算を抑えた追加配備: すでに計測キットをお持ちのチームの増設用や、土層深測定のみを大量に行う現場に最適です。
③ 割安セット【複数チームでの広域・平行調査に最適】
複数の調査班で同時並行して現場調査を行う場合に、最もコストパフォーマンスが高いセットです。
- 標準価格: ¥275,000（税込） / ¥250,000（税抜）
- セット構成:
- 土層強度検査棒ロッドセット（5m） × 3セット
- 計測キットセット × 1セット
【このセットでできること】
- 3班同時による広域貫入調査: 3チームが同時に別のポイントで土層深貫入試験を実施可能。
- 効率的なせん断試験の共有: 貫入試験で異常値や重要なポイントが確認された箇所に計測キットを持ち込み、ピンポイントでせん断試験を実施。
- 大規模現場・緊急点検調査: 災害時の点検や広大な山林調査において、人件費と調査期間を大幅に削減できます。
🔧 単品部品・消耗品価格表（追加・補充用）
部品の紛失や追加・交換用として、各パーツ1点からご購入いただけます。（価格は送料別）
| 品名 | 単価（税抜） | 単価（税込） | 備考・用途 |
|---|---|---|---|
| ロッド 500mm | ¥4,000 | ¥4,400 | 継ぎ足し用中継ロッド |
| ロッド 450mm | ¥3,000 | ¥3,300 | 先端コーン接続用ロッド |
| 貫入コーン | ¥5,000 | ¥5,500 | 貫入試験用先端コーン（φ15mm） |
| ハンドル | ¥4,000 | ¥4,400 | 人力押し込み用T字取っ手 |
| スパナ | ¥300 | ¥330 | ロッド着脱用（8mm） |
| 棒ロッド持ち運び袋 | ¥5,000 | ¥5,500 | 5m分収納用ポータブルバッグ |
| デジタルフォースゲージ | ¥70,000 | ¥77,000 | 貫入・押し込み荷重測定用 |
| トルクレンチ | ¥38,000 | ¥41,800 | せん断トルク測定用ダイヤル・デジタルゲージ |
| スパナヘッド | ¥4,200 | ¥4,620 | トルクレンチ接続用 |
| 取り付け高ナット | ¥1,200 | ¥1,320 | ゲージ接続用高ナット |
| 羽根付き貫入コーン（ベーンコーン） | ¥10,000 | ¥11,000 | せん断試験用ベーンコーン |
💡 主な用途と活用フィールド
- 山地斜面・危険箇所調査: 豪雨・地震に伴う表層崩壊の危険度評価、ハザードマップ作成。
- 河川堤防・盛土調査: 堤防基礎地盤の補修判断、盛土の締め固め度・強度管理。
- 樹木・環境・緑化調査: 樹木の根系が伸張できる有効土層深の測定。
- インフラ予防保全: 道路沿道斜面や治山施設周辺の定期点検。
📄 調査・評価の手引き（PDF公式資料）
土木研究所発行のマニュアルおよび歩掛案を以下よりご覧いただけます。
📩 ご注文・お問い合わせ窓口
ご購入のお手続きや、注文書PDFのダウンロードについては「ご注文・レンタル案内ページ」をご確認ください。
- 販売元: 株式会社 環境地質サービス
- TEL / FAX: 044-201-2605
- 受付時間: 11:00 ～ 17:00（水・土・日・祝日を除く）
- 所在地: 神奈川県川崎市川崎区貝塚 1-3-17-405
